机械制图核心技能解析与专业培训指南

机械制图能力培养三大核心

在现代制造业体系中，图纸作为工程界的通用语言，承载着产品从设计到成型的全部技术信息。上海泉威数控学校机械制图课程着重培养学员的空间转换能力，通过典型零件测绘实训，帮助学员建立立体投影与平面图纸的精准对应关系。

视图解析关键要点

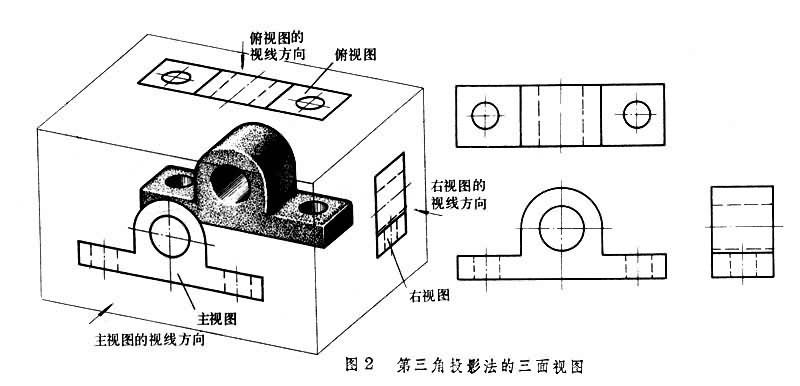

工程图纸的视图选择直接影响技术传达效果。主视图确定需综合考虑零件加工位置和工作状态，俯视图与侧视图的投影关系必须符合角画法规范。剖面图的合理运用能清晰展示内部结构，局部放大图则有效解决细小特征的标注难题。

尺寸标注专业规范

尺寸链的封闭性检验是避免加工误差累积的关键，基准选择的合理性直接影响测量效率。上海泉威课程通过真实案例解析，使学员掌握功能尺寸、非功能尺寸的不同标注策略，理解尺寸公差与形位公差的协同控制原理。

技术文件完整体系

完整的机械图纸包含材料清单、技术要求、热处理说明等配套文档。课程特别设置技术文件编制实训，指导学员规范编写表面粗糙度要求、焊接符号标注、热处理工艺指示等专业内容。

专业师资团队采用项目制教学模式，将实际生产订单转化为教学案例。学员在完成典型传动部件图纸绘制的过程中，同步掌握CAD软件操作技巧与制图国标规范，实现技能学习与岗位要求的无缝对接。
